Испытание на сжатие с открытым отверстием

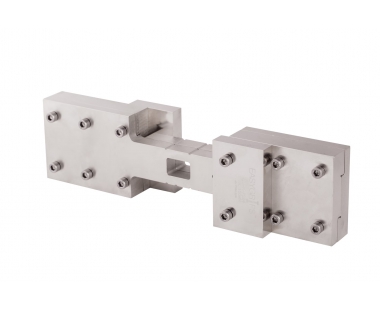

Оснастку EasyGrips™, EG-K-7024, используют для проведения усталостных испытаний и определения предела прочности при сжатии образцов ламинатов с открытым отверстием в соответствии с требованиями стандартов ASTM D6484, ГОСТ 56788-2015 и ГОСТ 57569-2017. Конфигурация позволяет использовать ее между плит и фиксировать в захватах. Благодаря высокофрикционному покрытию из карбида вольфрама образцы прочно закрепляются в устройстве, что обеспечивает точность результатов.

Особенности оснастки для усталостных испытаний

Универсальность

Приспособление используют для определения предела прочности при сжатии и для усталостных испытаний, его можно устанавливать между плит или в захваты разрывной машины. Подходит для любой испытательной системы независимо от ее производителя.

Отсутствие проскальзывания

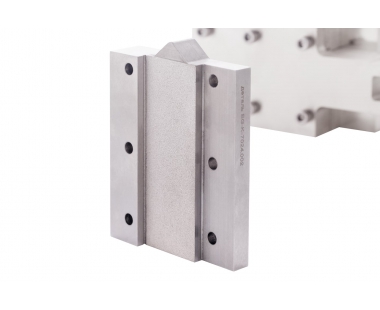

На контактные части приспособления нанесено покрытие из карбида вольфрама с повышенным коэффициентом трения. Поэтому образец надежно фиксируется и не проскальзывает.

Широкие функциональные возможности

Благодаря открытому фронту возможно измерение деформации в районе отверстия образца с применением наклеиваемых тензометрических датчиков или систем цифровой корреляции изображений DIC, например, Vic-3D. Конструкция и материал оснастки гарантируют ее эксплуатацию в температурном диапазоне от −70 ...+350°С.

Свяжитесь с нами:

Мы свяжемся с вами, ответим на интересующие вопросы и подготовим коммерческое предложение

Закажите обратный звонок
​<href="politika-konfidencialnosti/">

Техническая спецификация

Артикул

EG-K-7024

Стандарты

ASTM D6484
ГОСТ 56788-2015 и ГОСТ 57569-2017

Материал

Нержавеющая сталь

Нагружающая способность

150 кН

Температурный диапазон

-70 ...+350°С

Толщина образца

от 3 до 5 мм

Ширина образца

до 36 мм

Ширина оснастки

100 мм

Толщина оснастки

40 мм

Масса

_____ кг

Примечание: требуется наличие плит сжатия диаметром не менее 150 мм или захватов, позволяющих проводить испытания материалов на сжатие/растяжение с шириной губок не менее 100 мм, величиной раскрытия губок не менее 40 мм.

easygripstm

EasyGrips™ — собственная зарегистрированная торговая марка специализированной оснастки для испытаний ООО «Интелтест». EasyGrips™ объединяет многолетний опыт наших инженеров и потребности наших заказчиков — ведущих испытательных лабораторий — в доступной, качественной и удобной в эксплуатации оснастке для испытаний материалов согласно требованиям международных и национальных стандартов. Вся оснастка EasyGrips™ разрабатывается нашими инженерами и конструкторами и производится в России.
